機房3臺空調機組及UPS機組減振降噪案例-杭州市國家稅務局

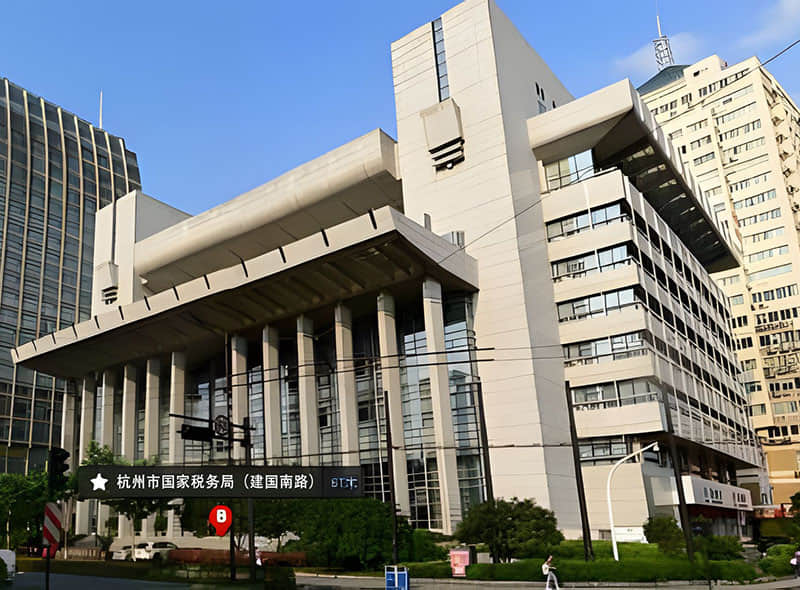

杭州市國家稅務局九層樓辦公大樓，九樓主機房內有3臺DA25的空調機組，3臺UPS機組和9個電腦組合柜，擔負著杭州市所有企業(yè)國稅網上交納的任務，八樓為辦公用房。整個辦公空間布置總體上是合理的，但因為目前我國建筑裝飾工程和設備安裝工程，都沒有靜音設計要求，導致八樓的辦公用房內低頻嗡鳴聲比較明顯，嚴重影響辦公人員的工作效率和身體健康。

杭州國稅局機房噪聲源以及傳播途徑分析：

1. 機房內三臺空調DA25機組，底座與地面是剛性硬連接，低頻聲音直接穿過墻體到達各個房間。

2. 空調機組的進出水管與樓板是剛性連接，也是聲音傳播的一個途徑。

3. 空調機組可能存在偏心振動，低頻聲音通過底座振動傳播到樓下。

4. UPS機組電磁噪聲通過空調機組的振動輻射樓下。

隔音目標：低頻聲音降低3分貝左右，達到NR-30評價曲線(舒適范圍)

治理方案：

1. 設備減振處理。根據(jù)空調機組與UPS機組的總質量，設計合適減振元件，確保振動傳遞率在1%以下。

2. 減振基礎設置。解決可能的設備偏心振動。理論上減振基礎重量應該是設備的3~5倍，考慮到樓板承載，可以專門設計。

3. 管道減振處理。將原來的剛性支撐改為彈性支撐，使管道的結構傳聲降到低點。

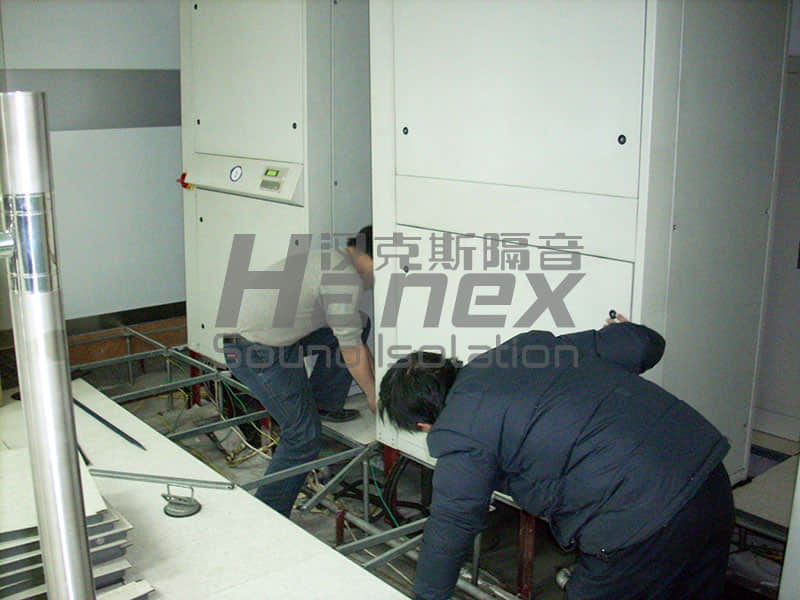

4. 減振臺的設計與安裝。減振臺采用多種減振材料復合，設計出適合該設備的減振臺，安裝于設備的下方。每個空調機組下方安裝6個低頻隔音臺，UPS機組下方安裝4個低頻隔音臺。

本項目已完工后達到預期設計目標，順利通過驗收，杭州市國稅局相關負責人對治理結果表示滿意。
